Qt-BSch3Vを使ってみる

since 2009.01.12 last update 2011.12.25

TopPage > Qt-BSch3Vを使ってみる

Qt-BSch3Vは日本の人が作った回路図エディタで非常に使い易い。

Contents

Qt-BSch3Vのインストール[CentOS5.2]

Qt-BSch3Vの起動

Qt-BSch3Vのインストール[CentOS5.2]

1)ソースファイルの入手
水魚堂さんホームページより http://www.suigyodo.com/online/index.htm
回路図エディタのページへ移動 http://www.suigyodo.com/online/schsoft.htm

回路図エディタ Qt-BSsch3Vの項のダウンロードの表より

ソースファイル	内容	実行ファイル名
qbsv047.tgz	回路図エディタ	qtbsch3v
qlcv043.tgz	部品ライブラリエディタ	qtlcov
qnl047a.tgz	ネットリスト,部品リストユーティリティ	qtnlist
qnu043a.tgz	部品番号振り付けソフトウェア	qtnut

をダウンロードして適当なディレクトリへ置く

2)qtbsch3vのインストール

qbsv047.tgzを解凍

[hoge]$ tar zxvf qbsv047.tgz
....
[hoge]$ ls
qbsv047 qbsv047.tgz

ディレクトリを移動してqmakeをmakeをする。このときのqmakeは、qt4のqmakeを使う。
CentOS5.2のKDE開発環境を入れている状態は、qt-3.3がデフォなので
qt4のqmakeは、FullPATHで実行
※1 SL6.1の環境では、makeの前にheader fileのinclude記述を若干追記しておいてやる必要がある。
これは、make時に
error: ‘atoi’ was not declared in this scope
error: ‘INT_MIN’ was not declared in this scope
error: ‘INT_MAX’ was not declared in this scope
でatoiとINT_MIN/INT_MAXを定義しているheader fileの記述がないため。

qmakeとmakeする

[hoge]$ cd ./qbsv047/qtbsch3v
[hoge]$ /usr/lib/qt4/bin/qmake
[hoge]$ make
.....

追記	file name
#include <stdlib.h>	complib.cpp sptnobjarc.cpp sptnobjcircle.cpp sptnobjline.cpp sptnobjtext.cpp xbschcomment.cpp xbschcomponent.cpp xbschjunc.cpp xbschlabel.cpp xbschline.cpp xbschsheetinfo.cpp xbschtag.cpp
#include <limits.h>	xbschdoc.cpp
#include <stdlib.h> #include <limits.h>	sptnobjpolygon.cpp

これでこのディレクトリに実行ファイルqtbsch3vができるので
rootで/usr/local/binに置くか一般ユーザレベルのみの使用ならユーザのみのPATHの通ったところに
置いておけばいい
また、解凍直下のディレクトリにLIBVがある。
これは、部品のシンボルファイルが入っているのでディレクトリごと回路図を描く予定の近所の
ディレクトリにでもコピーしておく

3)その他のツールのインストール
同様に回路図エディタ以外のToolをqmake,makeする

部品ライブラリエディタ

追記	file name
#include <stdlib.h>	complib.cpp sptnobjarc.cpp sptnobjcircle.cpp sptnobjline.cpp sptnobjtext.cpp
#include <limits.h>	compeditdoc.cpp
#include <stdlib.h> #include <limits.h>	sptnobjpolygon.cpp

[hoge]$ tar zxvf qlcv043.tgz
....
[hoge]$ ls
qlcv043 qlcv043.tgz
[hoge]$ cd ./qlcv043/qtlcov
[hoge]$ /usr/lib/qt4/bin/qmake
[hoge]$ make
.....
[hoge]$ ls
.... qtlcov ....

ネットリスト,部品リストユーティリティ

追記	file name
#include <stdlib.h>	nl3c/complib.cpp nl3c/SPtnObjArc.cpp nl3c/SPtnObjCircle.cpp nl3c/SPtnObjLine.cpp nl3c/SPtnObjText.cpp nl3c/xbschcomment.cpp nl3c/xbschcomponent.cpp nl3c/xbschjunc.cpp nl3c/xbschlabel.cpp nl3c/xbschline.cpp nl3c/xbschsheetinfo.cpp nl3c/xbschtag.cpp
#include <limits.h>	nl3c/xbschdoc.cpp
#include <stdlib.h> #include <limits.h>	nl3c/SPtnObjPolygon.cpp

[hoge]$ tar zxvf qnl047a.tgz
....
[hoge]$ ls
qnl047a qnl047a.tgz
[hoge]$ cd ./qnl047a/qtnlist
[hoge]$ /usr/lib/qt4/bin/qmake
[hoge]$ make
.....
[hoge]$ ls
.... qtnlist ....

部品番号振り付けソフトウェア

追記	file name
#include <string.h>	snut.cpp bsch3com/xbschdoc.cpp(stringに.hを追記) bsch3com/xbschjunc.cpp(stringに.hを追記)
#include <stdlib.h>	bsch3com/complib.cpp bsch3com/SPtnObjArc.cpp bsch3com/SPtnObjCircle.cpp bsch3com/SPtnObjLine.cpp bsch3com/SPtnObjText.cpp bsch3com/xbschcomponent.cpp bsch3com/xbschcomment.cpp bsch3com/xbschjunc.cpp bsch3com/xbschlabel.cpp bsch3com/xbschline.cpp bsch3com/xbschsheetinfo.cpp bsch3com/xbschtag.cpp
#include <limits.h>	bsch3com/xbschdoc.cpp
#include <stdlib.h> #include <limits.h>	bsch3com/SPtnObjPolygon.cpp

[hoge]$ tar zxvf qnu043a.tgz
....
[hoge]$ ls
qnu043a qnu043a.tgz
[hoge]$ cd ./qnu043a/qtnut
[hoge]$ /usr/lib/qt4/bin/qmake
[hoge]$ make
.....
[hoge]$ ls
.... qtnut ....

▲ ▼

Qt-BSch3Vの起動

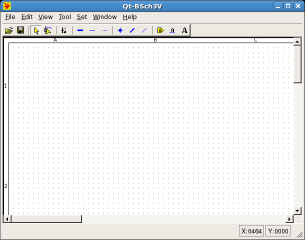

回路図エディタを起動してみる

[hoge]$ qtbsch3v &

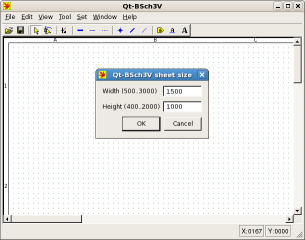

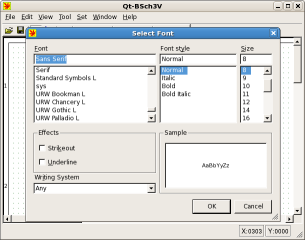

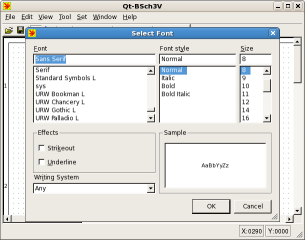

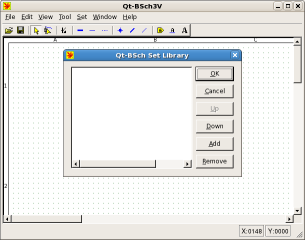

で最初に基本設定を行う

▲ ▼
