LinuxでSagCADを使ってみる

since 2009.01.12 last update 2011.02.16

TopPage > SagCADを使ってみる

SagCADは日本の人が作った機械CADでwindows版が使い易かったこともありLinuxに入れてみた

Contents

SagCADのインストール[CentOS5.2]

SagCADの起動

SagCADのインストール[CentOS5.2]

1)ソースファイルの入手
sourceforgeのSagCADプロジェクトより http://sourceforge.jp/projects/sagcad/
ダウンロードのページへ移動 http://sourceforge.jp/projects/sagcad/releases/

sagcad-0.9.12.tar.gzをダウンロードして適当なディレクトリへ置く

2)SagCADのインストール

sagcad-0.9.12.tar.gzを解凍して解凍後のディレクトリへ移動

[hoge]$ tar zxvf sagcad-0.9.12.tar.gz
....
[hoge]$ cd sagcad-0.9.12

INSTALLファイルに書いてある GTK+ Version 2.8.20の方でmakeしてみる

sagcad-0.9.12.tar.gzを解凍して解凍後のディレクトリへ移動

[hoge]$ cp Makefile_linux Makefile
[hoge]$ make
....
mkdir -p /home/ginfizz/.sagcad/tools
cp -r ./tools/* /home/ginfizz/.sagcad/tools/

このmakeはhomeに.sagcadディレクトリを作っているので実行ファイルsagcadは、
rootで/usr/local/binに置かずに使用する一般らユーザのみのPATHの通ったところに
置くのがいいみたい

▲ ▼

SagCADの起動

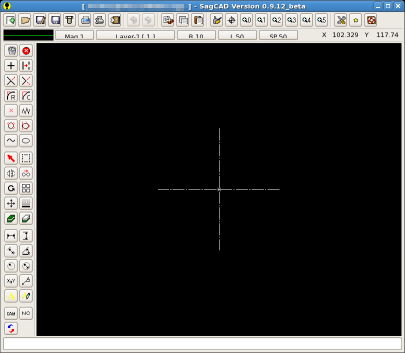

SagCADを起動してみる

[hoge]$ sagcad &

▲ ▼
