Arduino関係[02]

since 2013.07.29 last update 2013.09.12

LinuxでArduinoのシリアル通信で使えるモニターToolは、

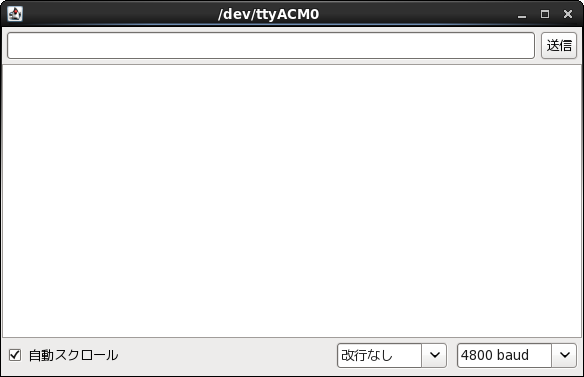

ArduinoのIDEのメインメニューの[ツール]-[シリアルモニタ]で現れるTool(下図)

の他にgtktermというのもある。
gtktermの起動は、

gtktermのデフォルトは
  port           : /dev/ttyS0
  speed          : 9600
  Number of bits : 8
  stop bits      : 1
なのでデフォルトのArduinoのSerial通信設定で使う場合

[hoge]$ gtkterm -p /dev/ttyACMx -s 4800 &

/dev/ttyACMxのx=0,1,2,....

とするか

[hoge]$ gtkterm -p /dev/ttyACMx -s 4800 -b 8 -t 1 -a none &

/dev/ttyACMxのx=0,1,2,....

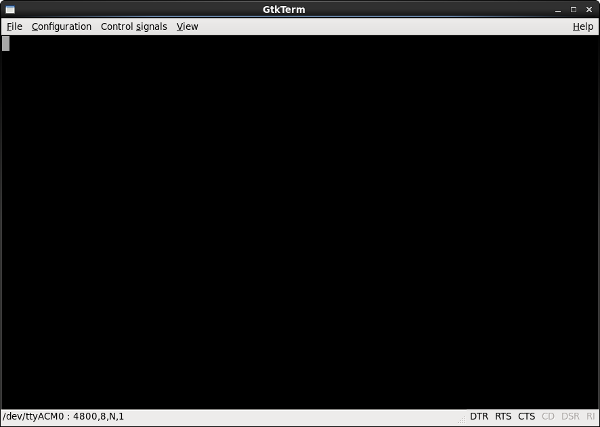

のようにoptionをつけて実行すると

が表示され使うことができる。現在の設定内容は、gtktermのフレームの左下に表示される。

gtkterm V.0.99.5は、少しバグっているようで
parityのodd,evenの指定が逆になる。実働さで逆になっているかは未確認。
メインメニューで[]Configuration]-[port]で/dev/ttyACMxの選択ができない
なので、ここを注意して使えば問題ないだろう。一応、通信確認はできた。

▲ ▼

Arduino UNO / Arduino Mega 2560 / Arduino ADKのUSBのVID,PID一覧

Arduino UNO(Rev3)とArduino Mega 2560(Rev3)のUSBのVendor ID、Product IDは、以下の通りである。

名称	VID	PID
Arduino UNO Rev3	0x2341	0x0043
Arduino Mega 2560 Rev3	0x2341	0x0042
Arduino ADK Rev3	0x2341	0x0044

▲ ▼
