pcbのインストール[SL6.1]

SL6.1の場合のインストールは、yumでインストールできる。

[hoge]# yum install pcb.i686
....

で

Installed:
  pcb.i686 0:0.20110918-3.el6

Dependency Installed:
  electronics-menu.noarch 0:1.0-7.el6     gtkglext-libs.i686 0:1.2.0-11.el6

electronics-menuは、GNOMEのパネルメニューのアプリケーションのところのサブメニューに
新たに"電子工学"というのを追加するためらしい。
gschemをインストールしたとこには、このサブメニューは、"その他"になっていた。
その後、

[hoge]# yum install pcb-doc.i686
....

で

Installed:
  pcb-doc.i686 0:0.20110918-3.el6

▲ ▼

pcbの起動とPreference Window[SL6.1]

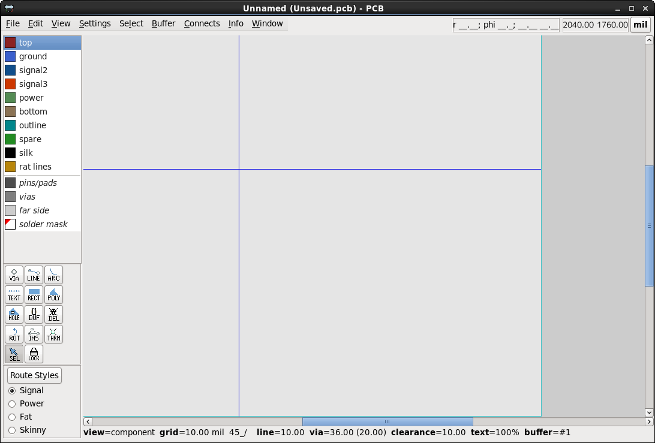

pcbの起動は、コマンドラインから

[hoge]$ pcb &

もしくは、パネルメニューの[アプリケーション]→[電子工学]→[PCB Designer]を選択で

が表示される。

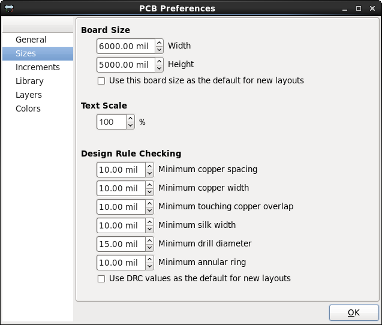

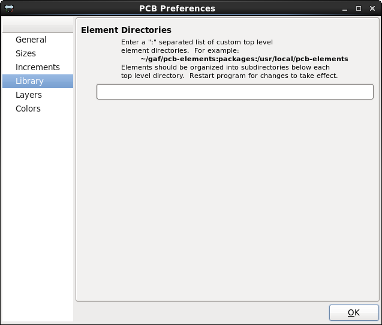

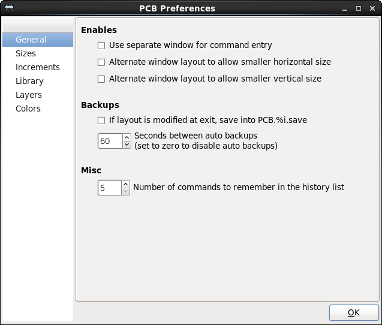

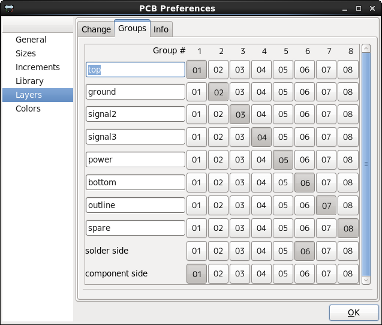

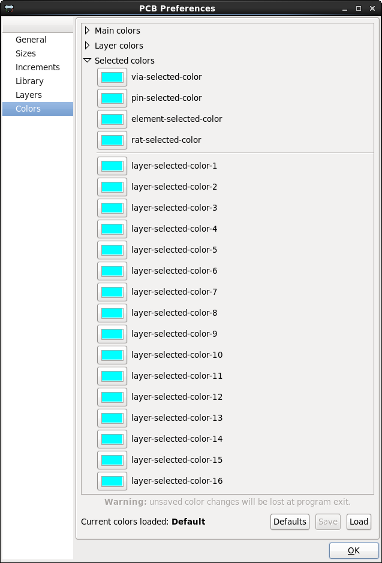

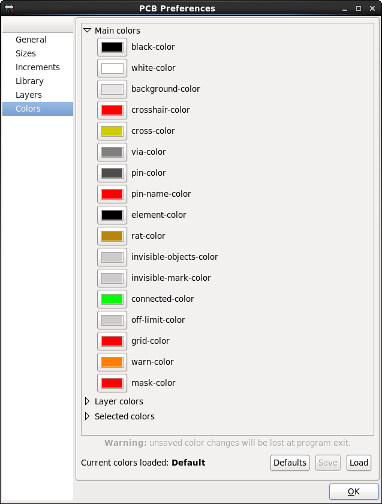

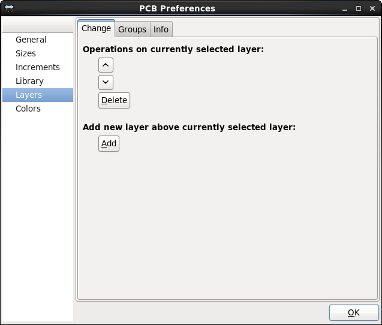

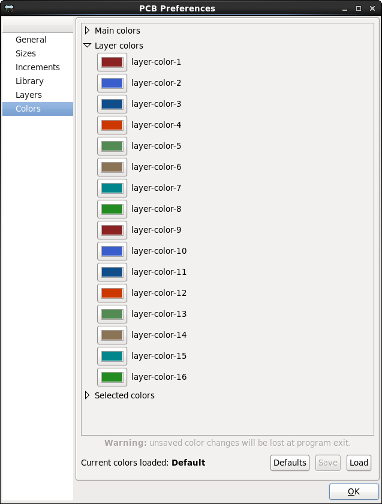

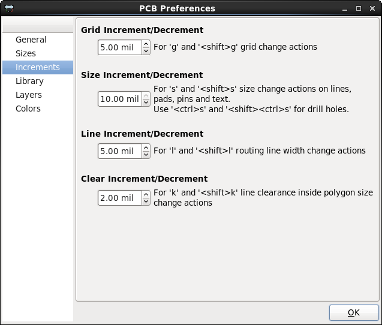

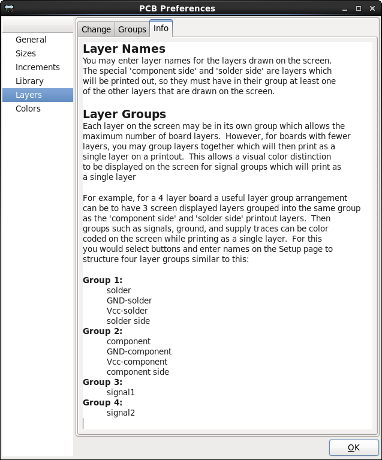

これの(設定変更のためによく使う)Preference Windowの内容は、
[File]→[Preferences...]より

▲ ▼

pcbのsystemのDirectory構成

SL6.1の場合、defaultで入っている設定fileやsymbol等のdirectory構成は、
以下の通りである。

/usr/share/pcb
+--CreateLibrary.sh
+--CreateLibraryContents.sh
+--ListLibraryContents.sh
+--QueryLibrary.sh
+--default_font
+--gpcb-menu.res
+--pcb-menu.res
+--pcblib
+--pcblib.contents
+--qfp-ui
+--qfp.dat
+--m4
+--newlib
|  +--2_pin_thru-hole_packages
|  +--connectors
|  +--crystal
|  +--electro-optics
|  +--headers
|  +--keystone
|  +--msp430
|  +--not_vetted_ingo
|  +--sockets
|  +--tests
+--pcblib-newlib
|  +--amp
|  +--amphenol
|  +--bourns
|  +--candk
|  +--connector
|  +--crystal
|  +--cts
|  +--geda
|  +--generic
|  +--gtag
|  +--johnstech
|  +--minicircuits
|  +--nichicon
|  +--optek
|  +--optical
|  +--panasonic
|  +--pci
+--tools

▲ ▼

mil-mm単位換算

1[mil]は、1/1000インチでミリメートルとの換算表は以下の通りである。

mil	mm
1	0.0254
39.37007874...	1
2	0.0508
3	0.0762
4	0.1016
5	0.127
6	0.1524
7	0.1778
8	0.2032
9	0.2286
10	0.254

▲ ▼
