gEDAのprojectとしては、以下がmemberと表記してある。
[URL]http://www.gpleda.org/index.html

project name	内容
gschem	回路図Editor。Netlist生成等。
pcb	プリント基板Editor。
library	gEDAで使用できるsymbol、footprintのlibraryをWebで配布。
gerbv	Gerberデータのviewer。
icarus	icarus verilog。verilogのsimulation及びsyntheis Tool。
gtkwave	(主に)Verilog VCD/EVCDの波形viewer。

[CentOS5.5]
1)ソースファイルの入手
http://geda.seul.org/wiki/gedaのdownloadより
そこのSourcesの表にあるgEDA/gaf (stable)の行のTarball列の
1.6.1-20100214[geda-gaf-1.6.1.tar.gz]をダウンロードしててきとうなディレクトリに置く

2)インストール
インストールは、簡単で、解凍後 ./configure、make、make installでできる
ただし、このとき私の環境にguile-develが入っていなかったので一回目の./configureで蹴られ
yum install guile-develで入れてからやり直した

[hoge]$ tar zxvf geda-gaf-1.6.1.tar.gz .... [hoge]$ cd ./geda-gaf-1.6.1 [hoge]$ ./configure .... [hoge]$ make .... [hoge]# make install .....

ファイル名	機能
gschem	回路図エデイタ
symbols	gschem上で動作するsymbol生成Program。
gsymcheck	シンボルファイルのチェック(コマンドラインTool)
gnetlist	gschemファイルからネットリストの生成Tool(コマンドラインTool)
gattrib	spreadsheet-likeなコンポーネントの属性エディタ

[SL6.1]
SL6.1の場合のインストールは、yumでできるので楽である。

[hoge]# yum install geda-* ....

Installed: geda-docs.noarch 1:1.6.2-4.el6 geda-gaf.i686 1:1.6.2-4.el6 geda-gattrib.i686 1:1.6.2-4.el6 geda-gnetlist.i686 1:1.6.2-4.el6 geda-gschem.i686 1:1.6.2-4.el6 geda-gsymcheck.i686 1:1.6.2-4.el6 geda-symbols.noarch 1:1.6.2-4.el6 geda-utils.i686 1:1.6.2-4.el6

[hoge]# yum install libgeda* ....

Installed: libgeda-devel.i686 1:1.6.2-4.el6

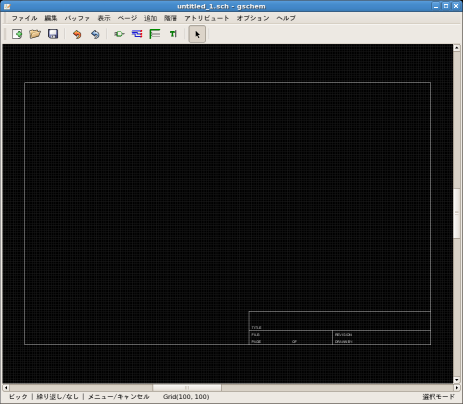

gschemを起動してみる

[hoge]$ gschem &

SL6.1の場合、defaultで入っている設定fileやsymbol等のdirectory構成は、
以下の通りである。

/usr/share/gEDA +--gattrib-menus.xml +--gschem-colormap-darkbg +--gschem-colormap-lightbg +--gschem-gtkrc +--print-colormap-darkbg +--print-colormap-lightbg +--prolog.ps +--system-gafrc +--system-gattribrc +--system-gnetlistrc +--system-gschemrc +--system-gschlasrc +--system-gsymcheckrc +--bitmap +--gafrc.d +--perl | +--lib +--scheme +--sym : +--4000 : +--74 : +--IEC417 : +--allegro : +--altera : +--amphenol : +--analog : +--apex : +--asic : +--asicpads : +--bus : +--cascade : +--connector : +--dec : +--diode : +--ecl : +--gnetman : +--idt : +--io : +--irf : +--lattice : +--linear : +--local : +--maxim : +--memory : +--micro : +--minicircuits : +--misc : +--national : +--opto : +--philips : +--pla : +--power : +--radio : +--relay : +--rf : +--spice : +--st : +--supervisor : +--switcap : +--switch : +--titleblock : +--transistor : +--tube : +--verilog : +--vhdl : +--xilinx

gschemの設定は、

CentOS5.5では、
/usr/local/share/gEDAのsystem-gschemrc
SL6.1では、
/usr/share/gEDAのsystem-gschemrc
に記述してある内容が基本となる。

これは、root権限でないと書き換えられないので各個人でカスタマイズするには、
自分のhomeにある.gEDAディレクトリの下にgschemrcというファイルを作って
設定したい内容を記載していく
※.gEDAディレクトリは、gschemを一回起動すると自動的に作られる

今回、以下の内容でgschemrcを作成した.
ちなみにgschemrcはgschemの起動ディレクトリ直下に置いてもいいので
その場合、起動ディレクトリごとにそこのgschemrcの内容を反映させることができる

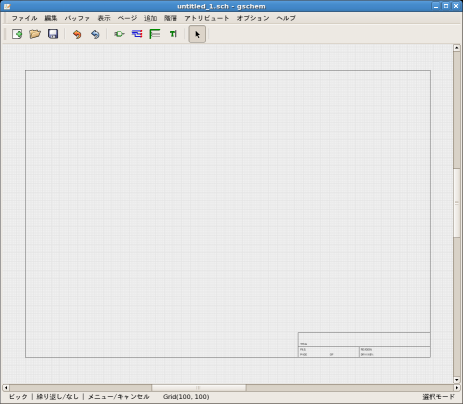

; Load up a color scheme (load (build-path geda-rc-path "gschem-colormap-lightbg")) ; light background geda-rc-pathは/usr/local/share/gEDAらしい つまりgeda-rc-pathのgschem-colormap-lightbgというファイルをLoadするという意味 (paper-size 11.69 8.27) ; A4 (define default-titleblock "title-A2.sym")
