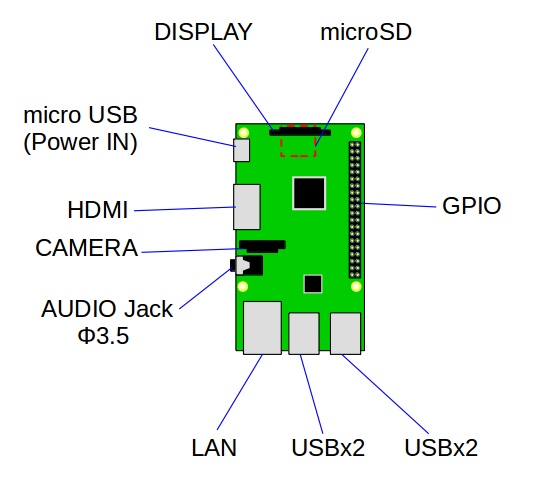

RaspberryPi3のinterfaceは以下のようになっている。

Pin No. Name Pin No. Name 1 3.3V 2 5V 3 GPIO2 4 5V 5 GPIO3 6 GND 7 GPIO4 8 GPIO14 9 GND 10 GPIO15 11 GPIO17 12 GPIO18 13 GPIO27 14 GND 15 GPIO22 16 GPIO23 17 3.3V 18 GPIO24 19 GPIO10 20 GND 21 GPIO9 22 GPIO25 23 GPIO11 24 GPIO8 25 GND 26 GPIO7 27 ID_SD (=GPIO0...Reserved) 28 ID_SC (=GPIO1...Reserved) 29 GPIO5 30 GND 31 GPIO6 32 GPIO12 33 GPIO13 34 GND 35 GPIO19 36 GPIO16 37 GPIO26 38 GPIO20 39 GND 40 GPIO21

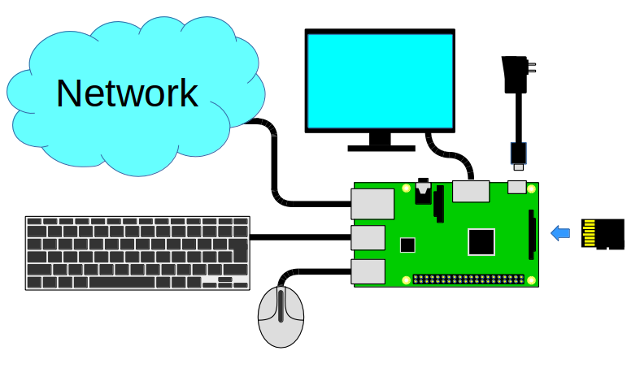

RaspberryPi3を動作させるにあたって本体、周辺機器とその接続は下図及び下表のようになる。

name	note
Raspberry Pi 3 MODEL B (Element14)	Amazonにて(購入時価格:\4,590)
【Amazon.co.jp限定】 Transcend microSDHCカード 16GB Class10 UHS-I対応 400×	Amazonにて(購入時価格:\680)
USBアダプタ　5V/2.5A Raspberry Pi 3 Model B【2016年2月29日発売】用	Amazonにて(購入時価格:\1,650)
キーボード(USB I/F)	以前から持っていたもの
マウス(USB I/F)	以前から持っていたもの
TV (HDMI入力有り)	以前から持っていたもの
HDMIケーブル	以前から持っていたもの

ついでに...


name	note
サインスマート 16x2 LCD モジュール Raspberry Pi B+/B用 キーパッド付き	Amazonにて(購入時価格:\2,450)

サインスマート16x2 LCDモジュールに関してSainsmartのWebSiteではdocumentは出していないようだ。
I/F用のICは、MCP23017が使われているのでadafruitのLCDとinterfaceはコンパチだと思われる。
だとしたらPin assignは以下のようになる。

LEFT to GPA4(MCP23017) DOWN to GPA2(MCP23017) UP to GPA3(MCP23017) RIGHT to GPA1(MCP23017) SELECT to GPA0(MCP23017)

Pin No. Name Pin No. Name 1 3.3V 2 5V 3 SDA0 4 DNC(do not connect) (*1) 5 SCL0 6 GND 7 GPIO7 8 TXD 9 DNC (do not connect) (*2) 10 RXD 11 GPIO0 12 GPIO1 13 GPIO2 14 DNC (do not connect) (*3) 15 GPIO3 16 GPIO4 17 DNC (do not connect) (*4) 18 GPIO5 19 SPI_MOSI 20 DNC (do not connect) (*5) 21 SPI_MISO 22 GPIO6 23 SPI_SCLK 24 #SPI_CE0 25 DNC (do not connect) (*6) 26 #SPI_CE1

(*1) 4pin :このpinはLCD側はどこにも繋がっていないがRaspberry側からは5Vが来ている
(*2) 9pin :このpinはLCD側はどこにも繋がっていないがRaspberry側はGNDになっている
(*3) 14pin:このpinはLCD側はどこにも繋がっていないがRaspberry側はGNDになっている
(*4) 17pin:このpinはLCD側はどこにも繋がっていないがRaspberry側からは3.3Vが来ている
(*5) 20pin:このpinはLCD側はどこにも繋がっていないがRaspberry側はGNDになっている
(*6) 25pin:このpinはLCD側はどこにも繋がっていないがRaspberry側はGNDになっている
