[Eeschema]回路図内の部品番号の自動割付(Annotation)

Eeschemaで回路図を描いているときに1つづつSymbolに番号を割り当てることも可能だが
以下のように一括で番号を割り当てることが可能である。

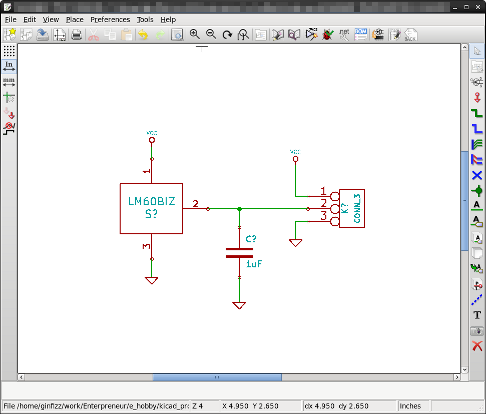

まず、こんな回路図を描く。で部品番号のところは、触らずにしておく。

で、メインメニュー直下の

を押すと

が表示されるので[Annotation]を押す。

"Annotate only the unannotated components on the entire schematic?
This operation will change the current annotation and cannot be undone."
と書かれたmesseage dialogが

みたいにでてくるが気にせず[OK]
で、

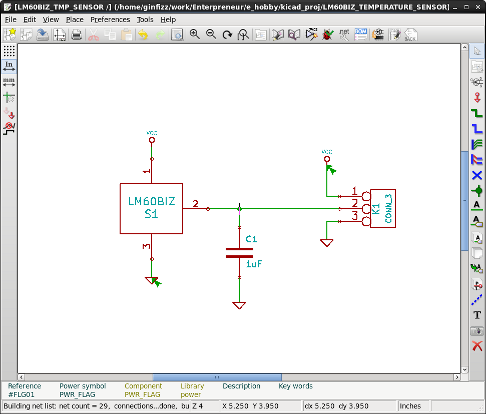

のように部品番号が割り当てられる。

▲ ▼

[Eeschema]回路図のルールチェック(ERC:Electric Rules Check)

回路図ができたらERCをかけてみる。
まだ、ちょっと、KiCadのルールを把握していないんだけど、まぁ今回はデフォでやってみる。
回路図はこれ↓

で、ERCをかけるには、メインメニュー下の

ボタンを押す。(メインメニューからTools-->ERCでもいい。)

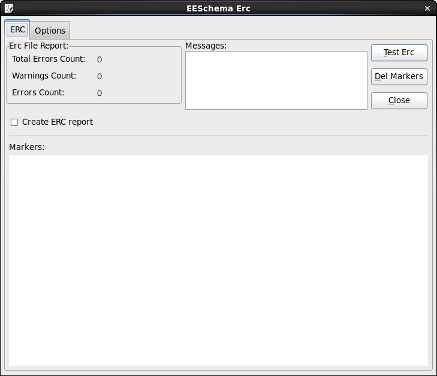

のようなDialogがでてくるので[Test Erc]ボタンを押す。

いきなり、Errorがでた。。。。
どうしてなんだーー？？？？？？

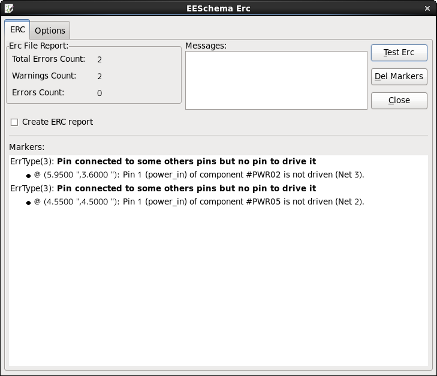

レポートはこんな感じ

ERC report (XXXX年XX月XX日 XX時XX分XX秒)

***** Sheet /
ErrType(3): Pin connected to some others pins but no pin to drive it
    @ (5.9500 ",3.6000 "): Pin 1 (power_in) of component #PWR02 is not driven (Net 3).
ErrType(3): Pin connected to some others pins but no pin to drive it
    @ (4.5500 ",4.5000 "): Pin 1 (power_in) of component #PWR05 is not driven (Net 2).

 >> Errors ERC: 0    <--ここの0の意味は現状不明

回路図の方にも緑色の矢印がはいっちゃってる。

やっぱりError扱いっぽい。
Errorのメッセージは、"Pinはいろしろつながってるけど、ドライブしているPinがないよ"と言っている。
そらそうだろう、コネクタを介して電源供給の予定で、よくある回路図だと思うんだが。。。

で、Webを探索してみて解決策は、わかった。
どうやら、コネクタのVCCとGNDにPWR_FLAGというComponetをつなげて
明示的に"このラインには、Power Lineがドライブされるんだよ～"としてやらないといけないようだ。
PWR_FLAGは、powerライブラリの中にある。

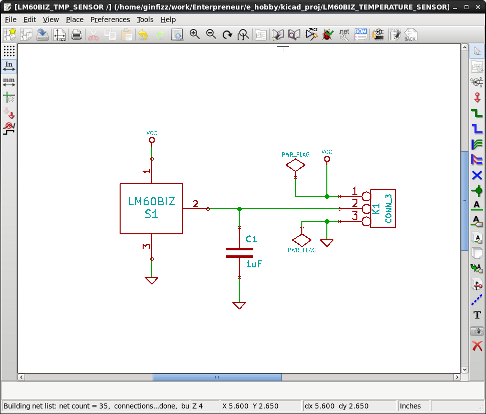

でPWR_FLAGをこんなふうに置く。

で、再度ERCをかけるとErrorメッセージとその場所を示す矢印は消えた。

▲ ▼
