[Eeschema](BOM:Bill of Materials)部品表を出力する。

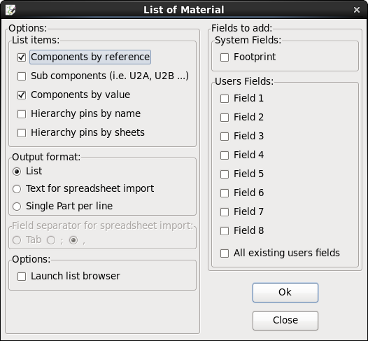

回路図より部品表を出力するには、メインメニュー下のボタンを押すと

が現れる。

Output formatより
Listを選択して[OK]ボタンを押した場合は、

filename

(filenameは、任意に設定可能)

eeschema (2012-01-19 BZR 3256)-stable  >> Creation date: 20XX年XX月XX日 XX時XX分XX秒

#Cmp ( order = Reference )
| C1         1uF
| K1         CONN_3
| S1         LM60BIZ
#End Cmp

#Cmp ( order = Value )
| 1uF          C1
| CONN_3       K1
| LM60BIZ      S1
#End Cmp

#End List

Text for spreadsheet importを選択して[OK]ボタンを押した場合は、

filename

(filenameは、任意に設定可能)

ref,value    <--Users Fieldsの選択で追加項目がでてくる。
C1,1uF
K1,CONN_3
S1,LM60BIZ

Single Part per lineを選択して[OK]ボタンを押した場合は、

filename

csv

(filenameは、任意に設定可能)

            1uF,  1,"C1"
         CONN_3,  1,"K1"
        LM60BIZ,  1,"S1"

当然だけど、部品表にERC対策で入れたPWR_FLAGは出力されない。(^^)

▲ ▼

[Eeschema]Netlistを出力する。

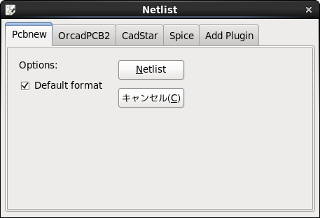

回路図よりNetlistを出力するには、メインメニュー下のボタンを押すと

が現れる。
基本、KiCad上で続けてPCBのデザインを行うなら、[Netlist]ボタンを押す。
出力されたNetlistは、

filename

(filenameは、任意に設定可能)

# EESchema Netlist Version 1.1 created  20xx年xx月xx日 xx時xx分xx秒
(
 ( /4FDDF509 $noname  S1 LM60BIZ {Lib=LM60BIZ}
  (    1 VCC )
  (    2 N-000003 )
  (    3 GND )
 )
 ( /4FDDCDBE $noname  K1 CONN_3 {Lib=CONN_3}
  (    1 VCC )
  (    2 N-000003 )
  (    3 GND )
 )
 ( /4FDDCDA8 $noname  C1 1uF {Lib=C}
  (    1 N-000003 )
  (    2 GND )
 )
)
*
{ Allowed footprints by component:
$component C1
 SM*
 C?
 C1-1
$endlist
$endfootprintlist
}
{ Pin List by Nets
Net 1 "GND" "GND"
 C1 2
 K1 3
 S1 3
Net 2 "VCC" "VCC"
 S1 1
 K1 1
Net 3 "" ""
 C1 1
 K1 2
 S1 2
}
#End

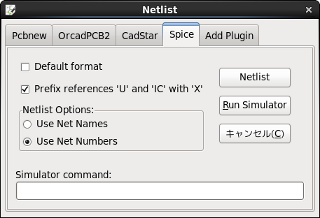

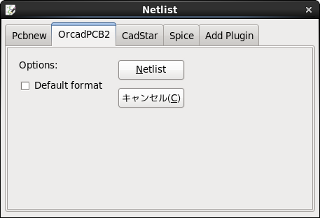

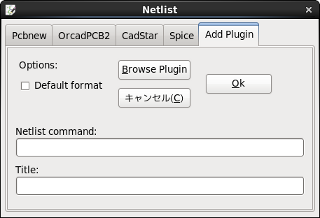

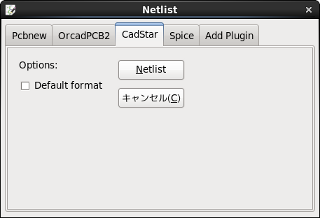

ちなみにNetlistダイアログの他のタブは、こんな感じでOrcad、CadStar、PSPICE用の
Netlistの出力ができて、その他Puginがあればそれ用のNetlistが出力できるようだ。

▲ ▼
