[CvPcb]footprintの選択と保存結果

回路図の各部品にfootprintを対応させるには、
左フレームの部品を選択状態にした後に、右フレームのfootprintをダブルクリックすればいい。

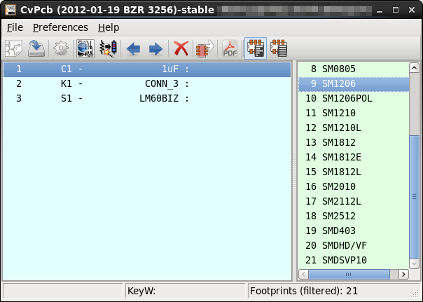

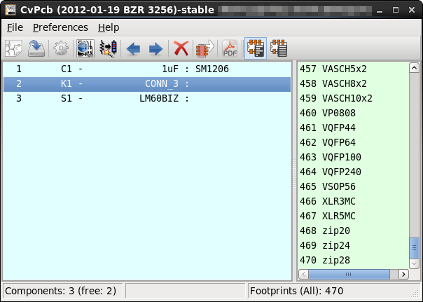

左フレームの部品C1を選択状態	右フレームのfootprint SM1206をダブルクリックした後の状態

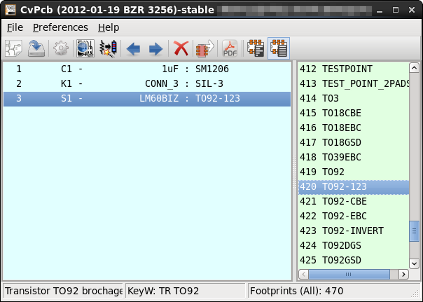

で、この場合残り2つの部品も同じように割り当てる。

で、

ボタンを押すと、
LM60BIZ_TMP_SENSOR.cmpが出来て、
LM60BIZ_TMP_SENSOR.netのfootprintのところが更新されpin情報が消えている。

filename.cmp

(filenameは、net file名依存)

Cmp-Mod V01 Created by CvPcb (2012-01-19 BZR 3256)-stable date = 20xx年xx月xx日 xx時xx分xx秒

BeginCmp
TimeStamp = /4FDDCDA8;
Reference = C1;
ValeurCmp = 1uF;
IdModule  = SM1206;
EndCmp

BeginCmp
TimeStamp = /4FDDCDBE;
Reference = K1;
ValeurCmp = CONN_3;
IdModule  = SIL-3;
EndCmp

BeginCmp
TimeStamp = /4FDDF509;
Reference = S1;
ValeurCmp = LM60BIZ;
IdModule  = TO92-123;
EndCmp

EndListe

filename.net

(filenameは、Eeschemaでの出力時のまま)

# EESchema Netlist Version 1.1 created  20xx年xx月xx日 xx時xx分xx秒
(
 ( /4FDDCDA8 SM1206 C1 1uF
  ( 1 N-000003 )
  ( 2 GND )
 )
 ( /4FDDCDBE SIL-3 K1 CONN_3
  ( 1 VCC )
  ( 2 N-000003 )
  ( 3 GND )
 )
 ( /4FDDF509 TO92-123 S1 LM60BIZ
  ( 1 VCC )
  ( 2 N-000003 )
  ( 3 GND )
 )
)
*
{ Allowed footprints by component:
$component C1
 SM*
 C?
 C1-1
$endlist
$endfootprintlist
}

▲ ▼
