[Pcbnew]netlistを読み込んでfootprintをLoad

Design RuleとDRCの設定を発注したいメーカの指定に準拠したruleに合わせたら
netlistをReadしてfootprintを表示させたいのでボタンを押す。

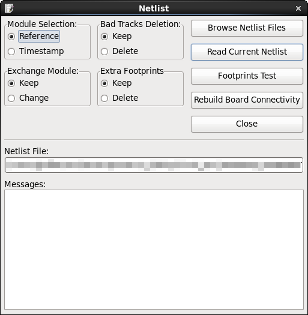

のようなDialogが開くので[Read Current Netlist]ボタンを押すとfootprintがPcbnewのwindow上に
Loadされる。で[Close]ボタンで閉じる。
でLoadされるのだがKicad Pcbnew Reference manualにもあるように

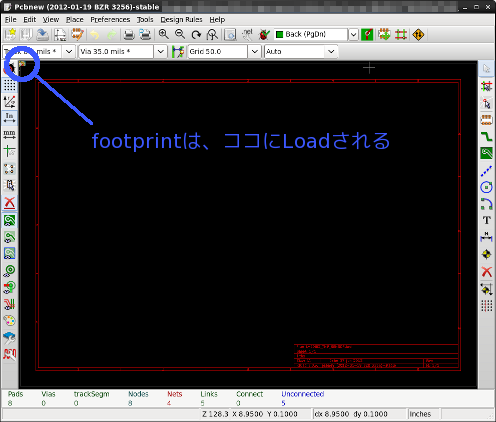

...placed at coordinate (0,0)なのである。最初はどこに配置されたかわからんかった。。。。

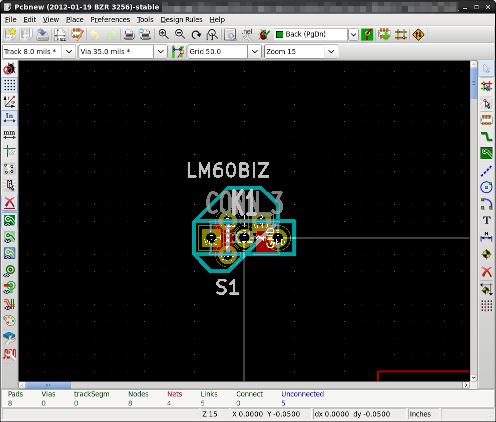

左上の端っこが座標(0,0)のようだ。

↓↓拡大↓↓

▲ ▼

[Pcbnew]基板のアウトラインを描く。

まず、プリント基板を描き出すにあたってボタンを押すと、

のようにlayer選択タブとRender選択タブが表示される。
まぁ、この右横に現れたlayerタブ内に表示されているLayerを選択することによって
どのLayerをDesignするかを選択することができる。
Render選択タブは今のところ使う予定なし。
で、
右上にあるfootprint一式を適当に赤い枠の中に持ってきたら
LayerをPBC_Edgesにして

ボタンを押して(これは、polygonの線)プリント基板の外周をこんな感じで描く。

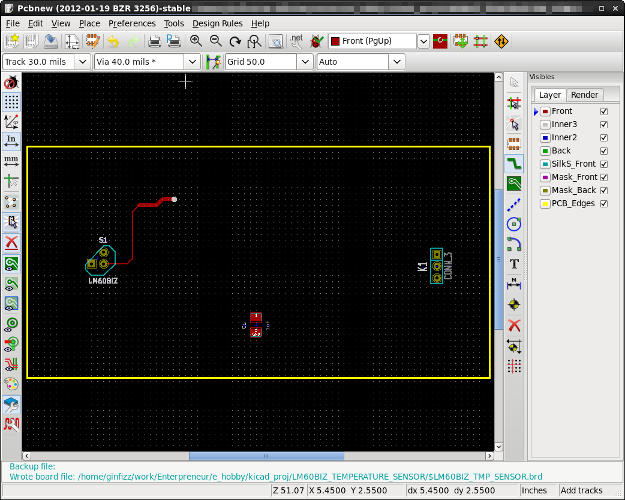

※プリント基板外周(黄色い四角)の右下のが移動させたfootprintのかたまり

▲ ▼

[Pcbnew]配線パターンを描く。

基板のアウトラインが描けたらfootprintを基板の中に配置してlayerを選択して
右側ボタンを選択した状態にてパターンを描いていく。

trackの幅、viaサイズは、描き出す前ならtopのTool barのCombo boxから選択可能だが

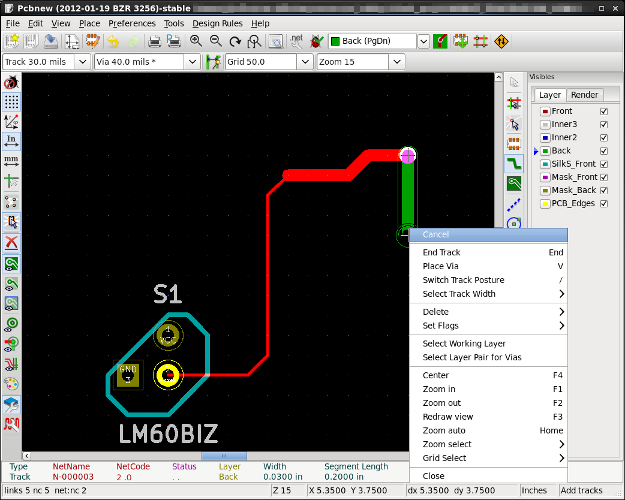

描いてる最中に変えたい場合は、右クリックでポップアップを表示させて選択することが可能。
ちなみにviaを入れたり、一旦パターン描きを止めたりするのも、このポップアップから選択して行う。

▲ ▼
