[Pcbnew]コーナに穴を付けてDesign完了でDRC

プリント基板の四隅にキリの穴をつけたいのだが、、、
この場合それをNPTH(Non-plated Through Hole)というらしいのだが
Padの属性でNPTHとPTHの選択が可能っぽい。
が今のKicadのバージョンで直接Padを置く手段が(できる/できない込みで)わからんので
ここでは、大きめのViaを置いて代用とする。

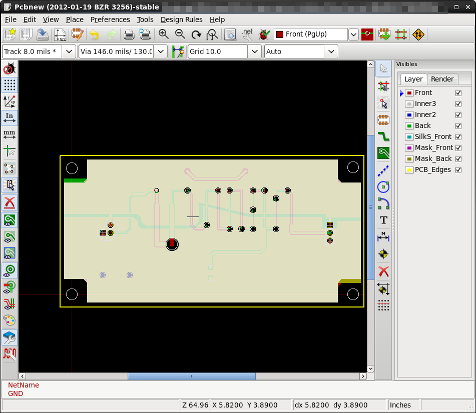

で、そのうちの1つの中心をdrill hole用の座標原点に設定したいので
ボタンを押した状態にして左下のViaの中央をクリックする。
下図では見えにくいが、赤い十字の線が表示されてこれが座標原点として扱われる。

で、これで基板のDesignが完了したとしよう。
なので最後にDRCをかける。
DRCは、上部

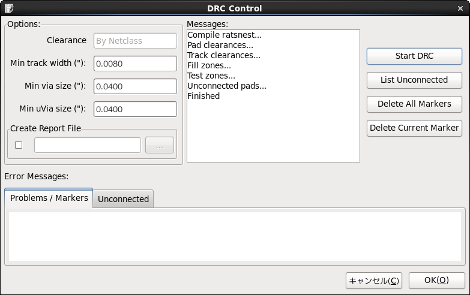

ボタンを押すとDRCのDialogが開くので左側の[Start DRC]ボタンを押したら
DRCがかかる。
で下図の如くError Messagesの2つのタブ内にメッセージがでなければOK

▲ ▼

[Pcbnew]ガーバーデータとdrillデータをファイルで出力

で、最後にガーバーデータやdrillデータを出力させるには、

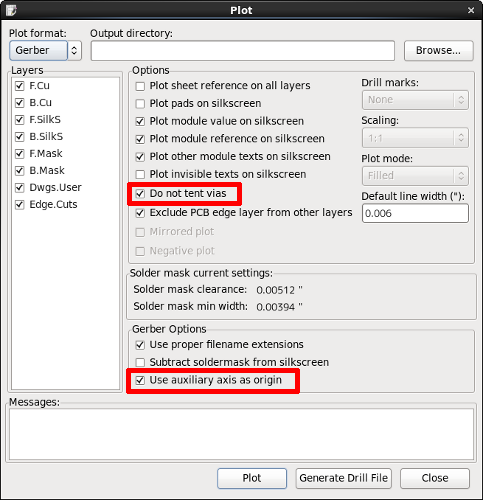

メインメニューから[File]->[Plot]で

が開く。
で、[Plot]って押すとガーバーデータファイルが出力されるわけだが

・Optionsの"□Do not tent vias"にチェックを入れておかないとviaまわりのレジストを
抜いてくれないので注意。
と
・Gerber Optionsの"□Use auxiliary as origin"にチェックを入れておかないと

で設定した
座標原点が有効にならないので注意。

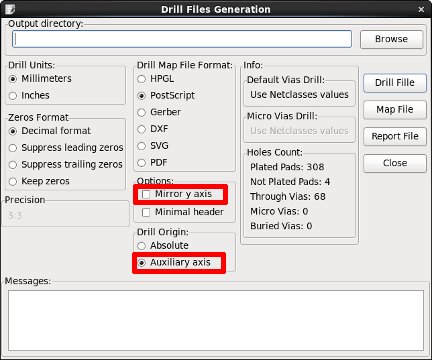

でDrillデータは、この同じPlotのDialogの[Generate Drill File]ボタンで

が開く。
で
・defaultでは"□Mirror y axis"にチェックが入っているがガーバーデータとy座標が逆になるので
基板製造を依頼するメーカからの指定に設計データでの指定でMirror y axisが
特にないようだったら外しておいた方がいいような気がする。
と
・ガーバーデータ生成のGerber Optionsの"□Use auxiliary as origin"にチェックを入れた場合は、
こっちの"●Auxiliary axis"を選択しておかないとガーバーデータとdrillデータの
座標が異なってしまうので注意。

で、設定確認後[Drill File]、[Map File]、[Report File]で各々のデータファイルが生成される。

※ ガーバーフォーマット:GERBER 274X format 3.4
(Pcbnew Build:(2013-june-11)-stableのPcbnew Reference manualより)

▲ ▼

[Pcbnew]生成ファイルの種類

Pcbnewで生成するファイルの種類は、以下の通りである。(両面基板の場合)

ファイル名	内容
project_name-F_SilkS.gto	部品面 Silk印刷ガーバーデータファイル
project_name-F_Mask.gts	部品面レジストMaskガーバーデータファイル
project_name-F_Cu.gtl	部品面 (銅)パターンガーバーデータファイル
project_name-B_Cu.gbl	半田面 (銅)パターンガーバーデータファイル
project_name-B_Mask.gbs	半田面レジストMaskガーバーデータファイル
project_name-B_SilkS.gbo	半田面 Silk印刷ガーバーデータファイル
project_name-Edge_Cuts.gbr	基板外形ガーバーデータファイル
project_name-Dwgs_User.gbr	基板寸法ガーバーデータファイル(Dwgs層に寸法を入れた場合にかぎる)
project_name.drl	ドリルファイル
project_name-NPTH.drl	キリ穴ドリルファイル(NPTH:Non-plated Through Hole)
project_name-drl.rpt	ドリル穴数レポートファイル(NPTHも含むJ)
project_name-drl_map.ps	ドリルマップファイル(postscript形式ファイル)
project_name-NPTH-drl_map.ps	キリ穴ドリルマップファイル(postscript形式ファイル)

Pcbnew version : (2013-june-11)-stable

▲ ▼
