径の寸法を入れて文字のサイズを変更する。

図の数値入力は、原寸の寸法値を入れるので、

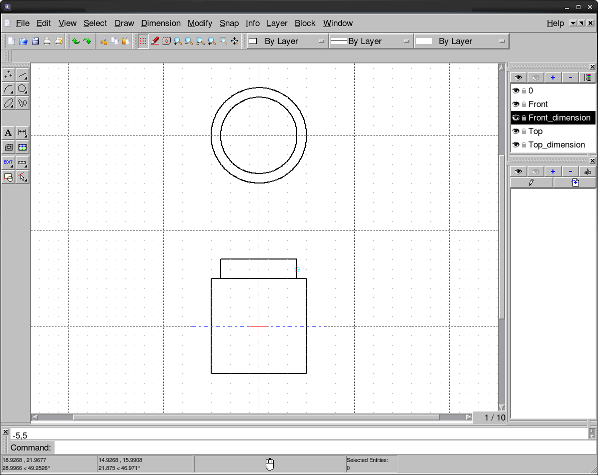

こんな感じの図を描いたとき

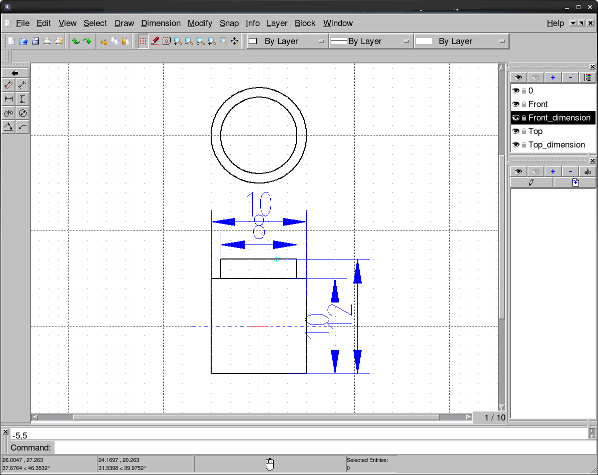

寸法を入力すると、こんな感じになる。

これだと、文字が大きすぎなのと円柱の径の寸法表記になっていない。

まず、径の表記Φを入れるには、
メインメニューから[Modify]→[Properties]でマウスで表記を変更したい寸法をクリックする。
(もしくは、 EDIT_btn.png を押して EditEntityGeometry_btn.png を押してマウスで表記を変更したい寸法をクリックする。)

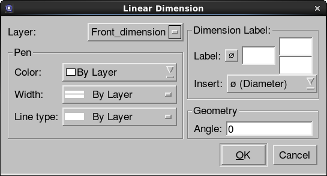

そうするとこんな感じのダイアログが現れる。

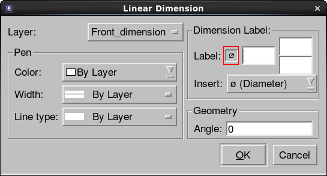

で下図の如く[Φ]ボタンを押して[OK]すると

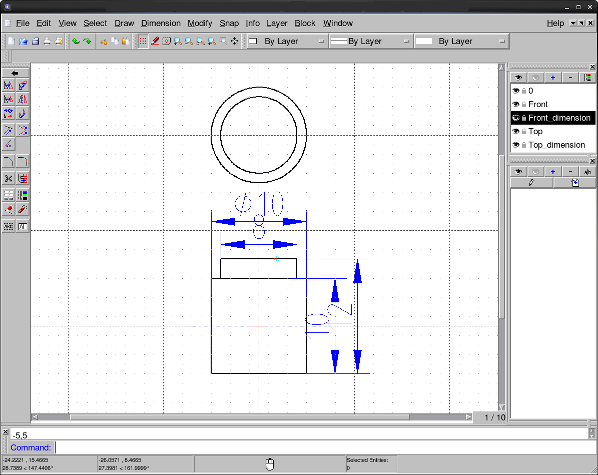

こんな感じになる。
あと、同じように8の方もΦ8に変えて
次に文字のサイズは、メインメニューより[Edit]→[Current Drawing Preferences...]で

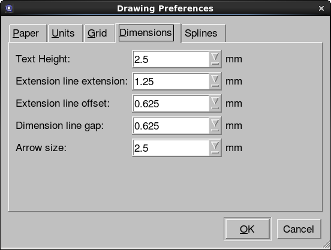

Dimensionsタブを選択する。 でText Heightを2.5→1.4に、Arrow sizeも2.5→1.4に変更して[OK]すると、

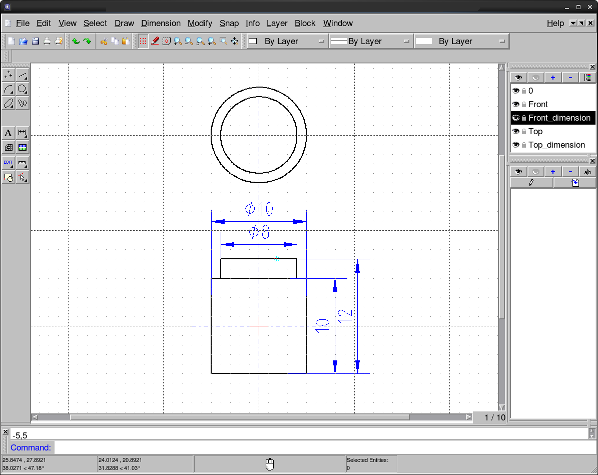

とそれらしくなった。


▲ ▼
