LinuxでQCadを使ってみる

since 2009.01.12 last update 2012.01.22

TopPage > QCadを使ってみる

QCadは、結構メジャーな機械CADらしく、とりあえず入れて触ってみた。
少なくともSL6.1上では、日本語の使用もなんとか可能ぽっい。

Contents

QCadのインストール[CentOS5.2/SL6.1]

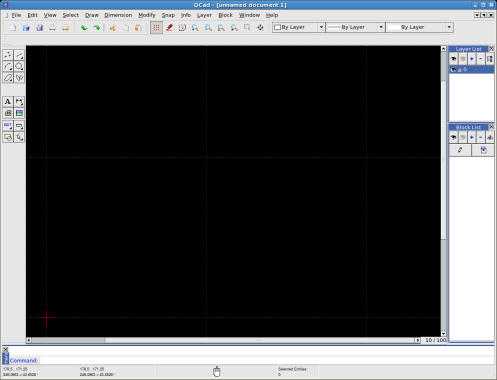

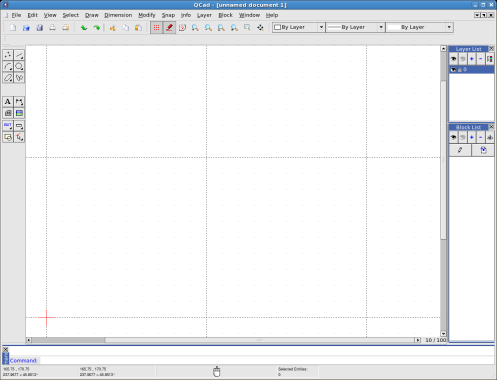

QCadの起動

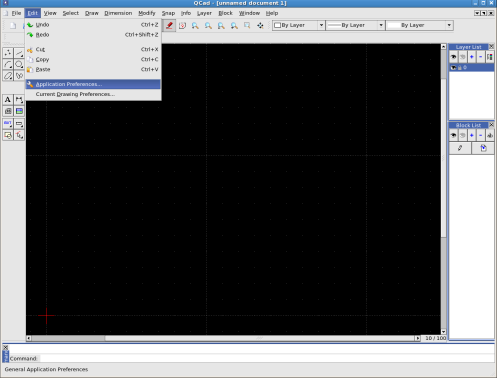

QCadの設定

Current Drawing Preferencesの初期値

線の選択

小さな円を描いて寸法入れて移動してみる。

径の寸法を入れて文字のサイズを変更する。

(数字が重なるんで)寸法誤差を入れて寸法表記の位置をずらす。

引き出し線と文字の編集

QCadのインストール[CentOS5.2/SL6.1]

[CentOS5.2]の場合

1)ソースファイルの入手
RibbonSoftのQCadページより http://www.ribbonsoft.com/qcad.html
Download/Trialへ移動 http://www.ribbonsoft.com/qcad_downloads.html

通常版は、有料なのとDemo版は、制限がかかってそうなので
QCAD Community Editionを選択。
Downloadボタンを押してダウンロードしてqcad-2.0.5.0-1-community.src.tar.gzを
適当なディレクトリに置く

2)インストール前の修正
まずは、展開して、下層へ移動

[hoge]$ tar zxvf qcad-2.0.5.0-1-community.src.tar.gz
....
[hoge]$ cd ./qcad-2.0.5.0-1-community.src
[hoge]$ ls
dxflib  fparser  mkspecs  qcad  qcadactions  qcadcmd  qcadguiqt  qcadlib  scripts

qcadディレクトリの下のREADMEの通りにインストールすると、gccのバージョンの問題で
long longがダメErrorがでるので先に修正が必要な箇所を修正しておく
修正が必要なのは、mkspecsディレクトリ下のdefs.pro

[hoge]$ cd mkspecs
[hoge]$ ls
defs.pro

でdefs.proを編集

編集前

# $Id: defs.pro 606 2004-12-25 03:08:40Z andrew $
QMAKE_CXXFLAGS_DEBUG += -pedantic
QMAKE_CXXFLAGS += -pedantic

win32 {
  QMAKE_CFLAGS_THREAD -= -mthreads
  QMAKE_LFLAGS_THREAD -= -mthreads
}
.......後省略

編集後(2行をコメントアウトする)

# $Id: defs.pro 606 2004-12-25 03:08:40Z andrew $
#QMAKE_CXXFLAGS_DEBUG += -pedantic  コメントアウトする
#QMAKE_CXXFLAGS += -pedantic  コメントアウトする

win32 {
  QMAKE_CFLAGS_THREAD -= -mthreads
  QMAKE_LFLAGS_THREAD -= -mthreads
}
.......後省略

3)インストール
後は、REAMEに書いてある通りに実行

scriptディレクトリへ移動

解凍後ディレクトリ直下で
[hoge]$ ls
dxflib  fparser  mkspecs  qcad  qcadactions  qcadcmd  qcadguiqt  qcadlib  scripts
[hoge]$ cd script
[hoge]$ ls
build_qcad.sh

READMEに書いてある通り

[hoge]$ export QTDIR=/usr/lib/qt-3.3/
[hoge]$ export QMAKESPEC=$QTDIR/mkspecs/linux-g++
[hoge]$ export PATH=$PATH:$QTDIR/bin
[hoge]$ sh ./build_qcad.sh
....
sh: ./release_translations.sh: そのようなファイルやディレクトリはありません

スクリプト実行」の最後に....そのようなファイルやディレクトリはありませんとでるが気にしない。
解凍後直下のqcadの下に実行ファイルqcadができる。
rootで/usr/local/binにリンクするか一般ユーザレベルのみの使用ならユーザのみのPATHの通ったところに
リンクしておけばいい

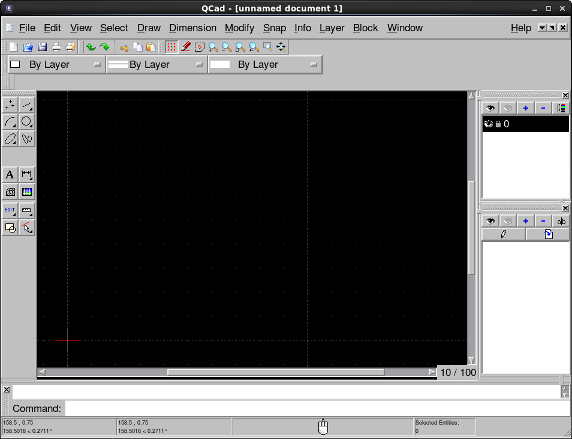

[SL6.1]の場合
SL6.1の場合のインストールは、yumでできるので楽である。
