(数字が重なるんで)寸法誤差を入れて寸法表記の位置をずらす。

寸法を入れたとき別の寸法線と数値が重なるときがある。それを修正する例。

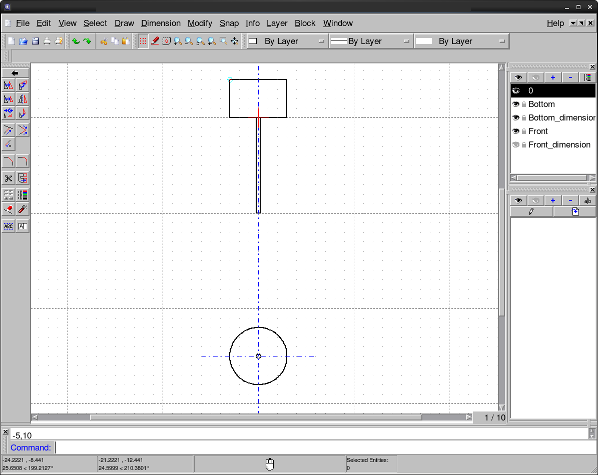

こんな感じの図を描いたとき

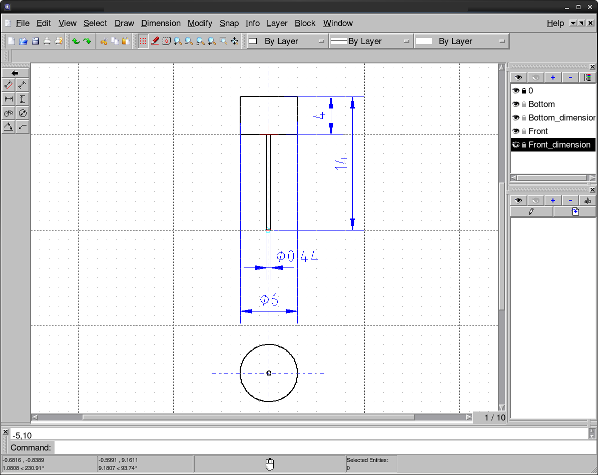

寸法を入力すると、こんな感じになる(文字サイズ調整後。)

これだと、内側の径の寸法値が外側の径の寸法線に重なってしまう。

で、この数値の位置をずらすには、
メインメニューから[Modify]→[Properties]でマウスで表記を変更したい寸法をクリックする。
(もしくは、 EDIT_btn.png を押して EditEntityGeometry_btn.png を押してマウスで表記を変更したい寸法をクリックする。)

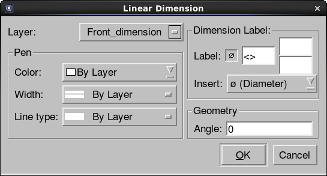

そうするとこんな感じのダイアログが現れる(Φ記号を表示させたものと同じなわけだが。)

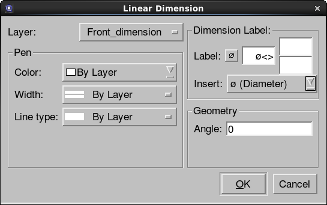

で下図のごとく[Φ]ボタンを解除してから<>の前にスペースを入れる。
最初にΦを表示させるためにこのダイアログを開いたときには<>が表示されていなかったが
2回目以降は、<>が表示されている。これはどうやら現在表示している図面から取った数値を
表すための表示記号のようだ。削除してしまうと数値が表示されなくなってしまう。
マニュアル値を入れたい場合は<>を消して別の値をいれればいいということ。

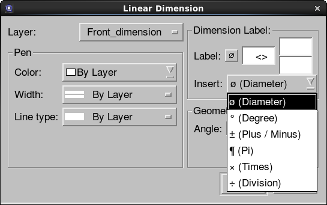

でカーソルを<>の前に持っていってからInsertから(最初に表示はされているんだけど)
[ΦDiameter]を選択する。

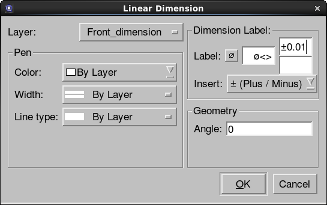

次に寸法誤差入力もここで行うのでInsertから[± Plus/ Minus]を選択してEntryに表示されたら
上付き文字側のEntryにコピーして使う。
※上付き/下付き文字側のEntryにカーソルを置いてInsertを選択しても置けなかった。
で、[OK]

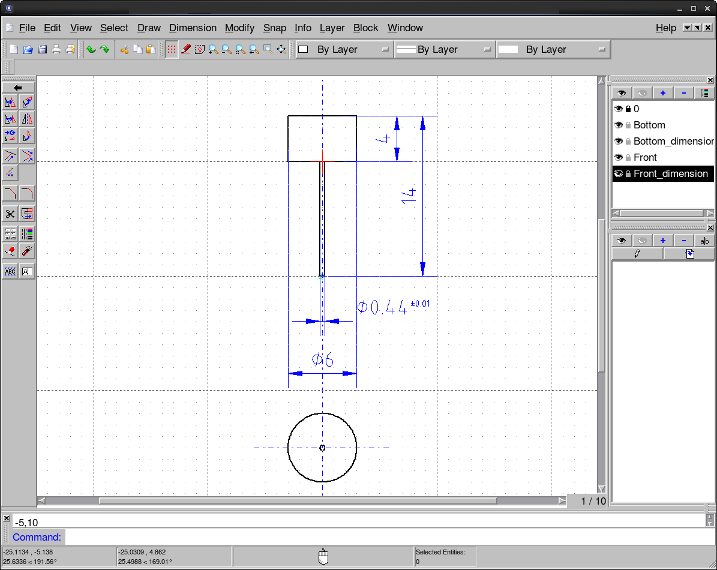

そうするとこうなる。
で、後、通常の線で移動した文字の下まで線をひく。

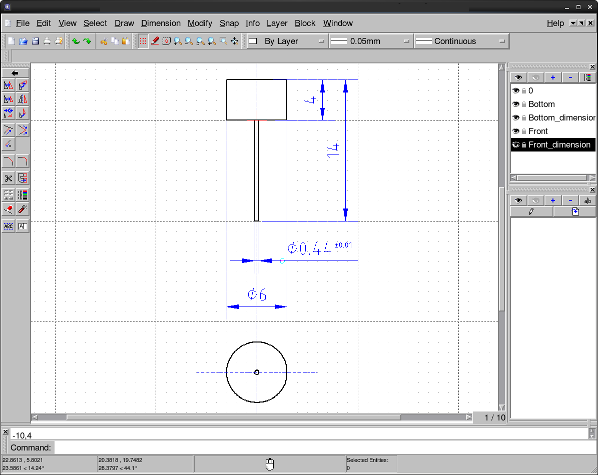

となり(画像上は縦線消えてみえてるけど)それらしくなった。


▲ ▼
