Qucsを使ってみる
> Qucsを使ってみる[01]
部品の作成
1)新規プロジェクトの作成
・左サイドメニューより[プロジェクト]タブを選択
・[新規]をクリック
・[新規プロジェクトを作成]ダイアログが開くので適当なプロジェクト名を入力して[作成]

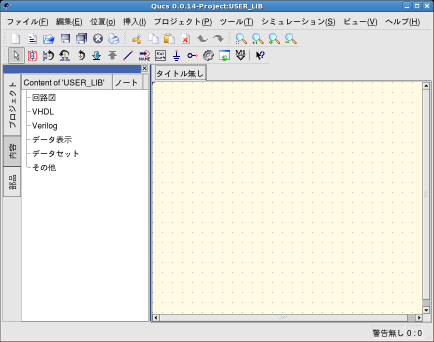

[作成]を押すと
2)要素部品の接続

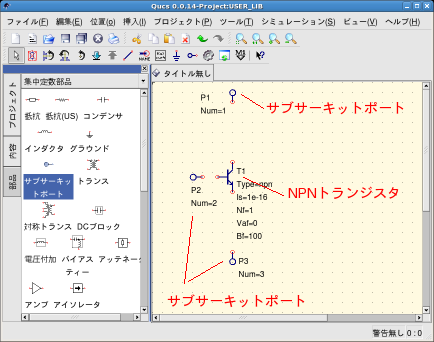

・基本となる部品を置く(この場合、NPNトランジスタ)
・サブサーキットポートを各端子に合わせて置く

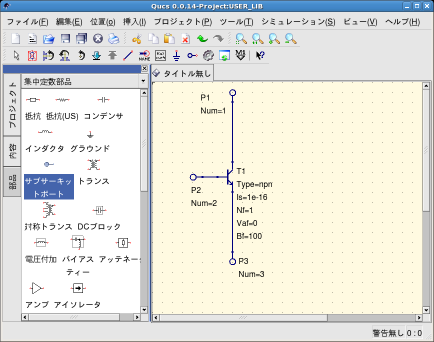

・各端子をワイヤで接続する
3)パラメータの設定

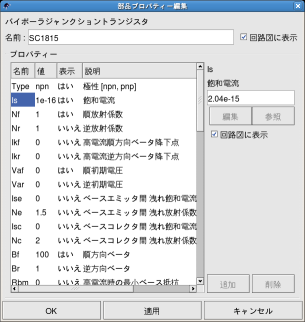

・spice model parameterで部品のプロパティを編集する
【参考URL】http://www.madlabo.com/mad/edat/spice/
4)部品の編集

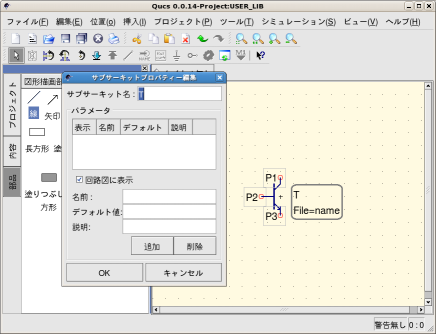

・メインメニューの[ファイル]->[回路シンボルを編集]を選択

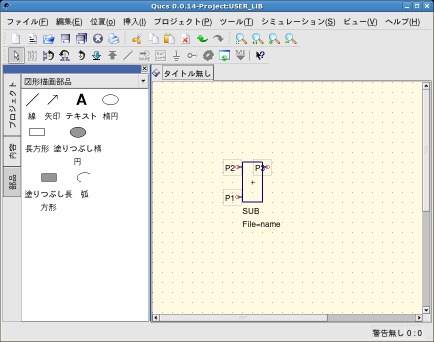

・部品を使ってシンボルを編集し、プロパティを修正後、回路図として保存
5)部品の登録
・メインメニューより[プロジェクト]->[ライブラリ作成を選択]。ライブラリ名を記入して[次へ]
・説明文を記入して[作成]
・[閉じる]を押して完了
▲
▼
